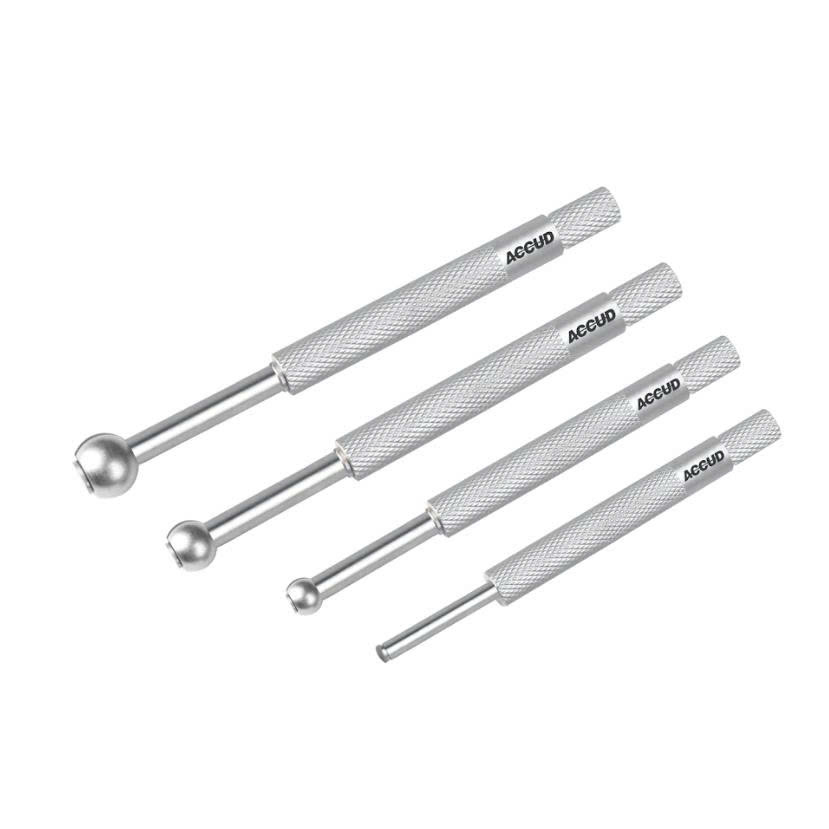

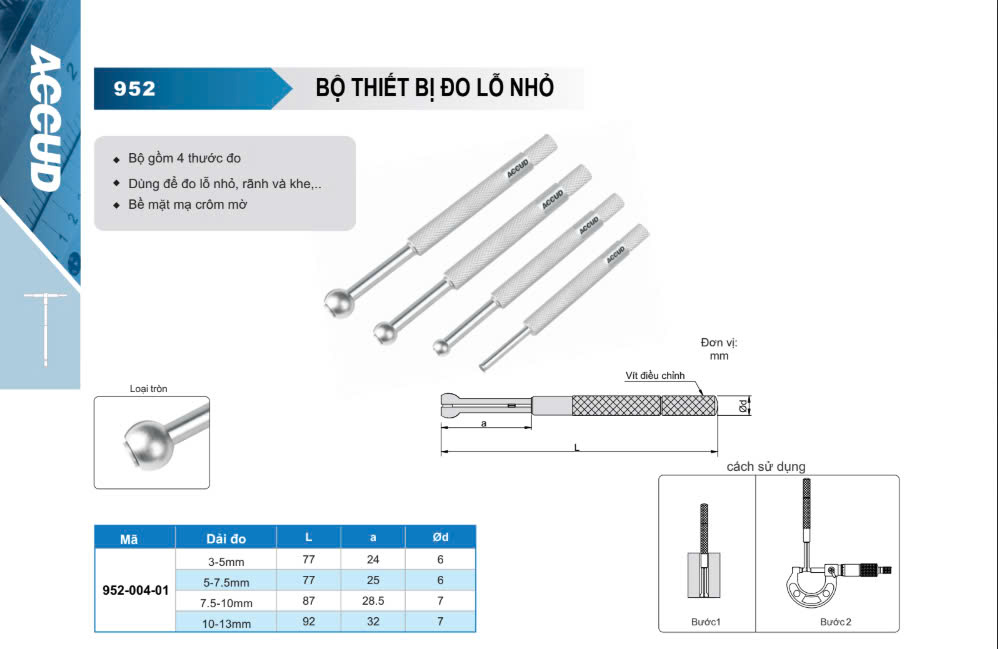

BỘ THIẾT BỊ ĐO LỖ NHỎ ACCUD952-01
Bộ thiết bị đo lỗ nhỏ (tiếng Anh: Small Hole Gauge Set) là một dụng cụ đo được sử dụng trong ngành cơ khí chính xác để kiểm tra đường kính của các lỗ nhỏ, thường là các lỗ có kích thước từ khoảng 3mm đến 13mm (tùy loại). Thiết bị này bao gồm một tập hợp các đầu đo có thể điều chỉnh được và được sử dụng kèm với thước panme ngoài hoặc thước cặp để xác định kích thước lỗ.
Cấu tạo của bộ thiết bị đo lỗ nhỏ
- Đầu đo hình cầu hoặc bán cầu: Có khả năng co giãn bằng lò xo để tiếp xúc với thành lỗ.
- Cán cầm hoặc trục điều chỉnh: Dùng để điều chỉnh đầu đo và giữ ổn định trong quá trình đo.
- Bộ gồm 4 đến 6 cây: Mỗi cây có dải đo riêng biệt, dùng cho các khoảng đường kính khác nhau.
Công dụng của bộ thiết bị đo lỗ nhỏ trong cơ khí
- Đo đường kính trong của các lỗ nhỏ: Dùng để kiểm tra kích thước các lỗ khoan, lỗ doa, hoặc các chi tiết nhỏ trong khuôn mẫu, máy móc.
- Kiểm tra sai số chế tạo: Đảm bảo lỗ sau gia công đạt kích thước tiêu chuẩn thiết kế.
- Hỗ trợ trong gia công và kiểm tra chất lượng: Là công cụ kiểm tra nhanh trong xưởng sản xuất cơ khí chính xác.
- Kết hợp với panme ngoài hoặc thước cặp: Để đọc giá trị đường kính lỗ sau khi đã thiết lập thiết bị.
Lưu ý khi sử dụng
- Cần cảm giác tay tốt khi điều chỉnh đầu đo để đạt kết quả chính xác.
- Không đo trực tiếp mà dùng để "chuyển kích thước" từ lỗ sang thiết bị đo như panme.
- Đảm bảo đầu đo không bị mòn hoặc gỉ sét.
