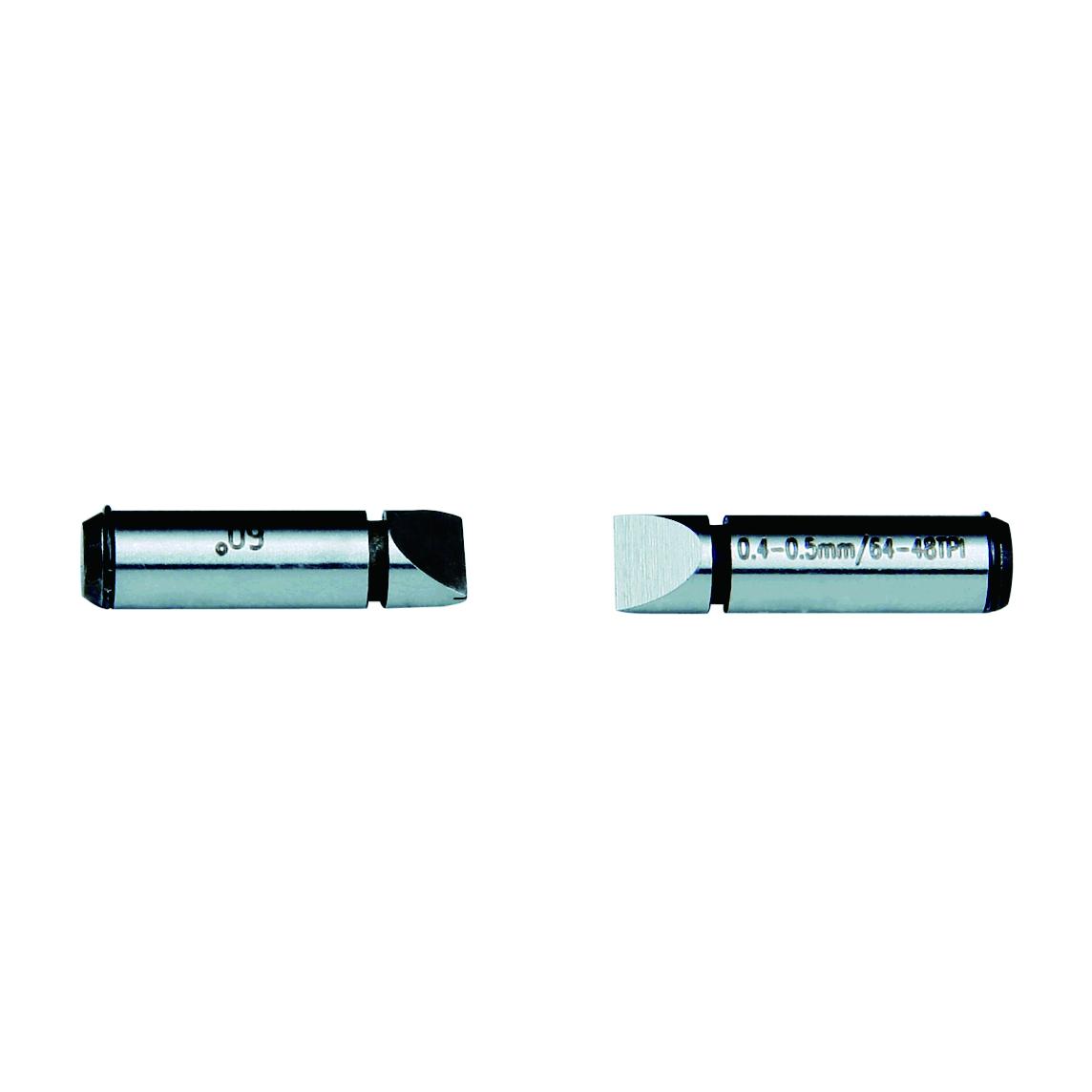

ĐẦU ĐO CHO PANME ĐO BƯỚC REN ACCUD343-11
Đầu đo cho panme đo bước ren (tiếng Anh: Thread Micrometer Anvils / Spindle Tips) là bộ phận chuyên dụng gắn vào panme đo ngoài, được thiết kế riêng để đo bước ren hoặc đường kính đỉnh đến đáy của ren ngoài trên các chi tiết có ren như bu lông, trục vít, trục ren... Thay vì bề mặt phẳng như panme thường, đầu đo này có hình dạng đặc biệt như dạng côn nhọn (hình nón) và dạng chữ V hoặc dạng yên ngựa, cho phép tiếp xúc chính xác với đỉnh và rãnh của ren.
Đầu đo này có thể được lắp thay vào trục đo (spindle) và đầu đe (anvil) của panme thông thường để biến nó thành panme đo bước ren, giúp đo chính xác kích thước trung bình (pitch diameter) của ren.
Công dụng trong cơ khí
- Đo chính xác bước ren trung bình (pitch diameter) của ren ngoài.
- Kiểm tra độ chính xác và chất lượng gia công ren của bu lông, trục vít, vít me, ống ren...
- Dùng trong kiểm tra dung sai ren theo các tiêu chuẩn kỹ thuật (ví dụ ISO, ANSI).
- Hữu ích trong kiểm tra chi tiết ren có kích thước nhỏ hoặc ren chính xác cao, nơi không thể dùng dưỡng ren hoặc vòng kiểm ren.
- Cách sử dụng đầu đo cho panme đo bước ren
- đầu đo: Gắn đầu đo đặc chủng (1 đầu hình chữ V, 1 đầu nhọn) vào panme cơ khí hoặc panme điện tử theo đúng hướng dẫn của nhà sản xuất.

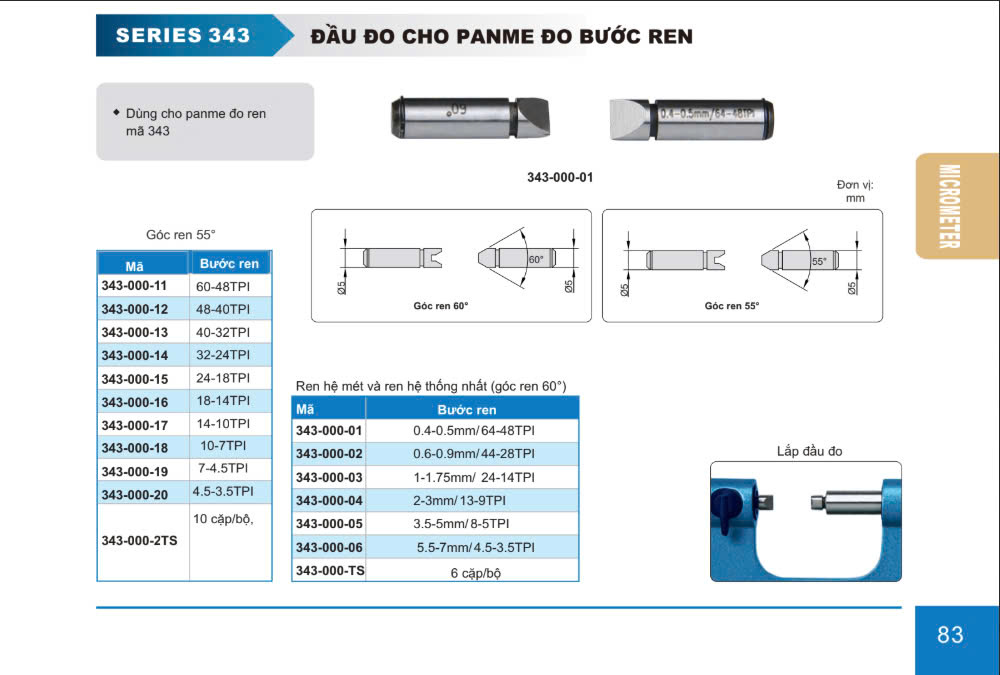

- Chọn đúng loại đầu đo: Mỗi bộ đầu đo phù hợp với một dải bước ren nhất định (ví dụ: 60°, 55°, ren hệ mét, ren hệ Anh).
- Hiệu chuẩn lại panme (nếu cần): Sử dụng dưỡng chuẩn ren hoặc căn mẫu ren để đưa panme về đúng "0" sau khi lắp đầu đo.
- Tiến hành đo: Đặt panme sao cho đầu đo tiếp xúc đúng vào đỉnh và đáy ren, siết nhẹ cho đầu đo kẹp lấy ren.
- Đọc kết quả: Đối với panme điện tử thì đọc trực tiếp, còn panme cơ thì đọc theo vạch chia. Kết quả cho biết kích thước trung bình của ren.
- Sau khi sử dụng, tháo đầu đo, vệ sinh sạch và cất vào hộp bảo quản để tránh va đập hoặc sai số.
