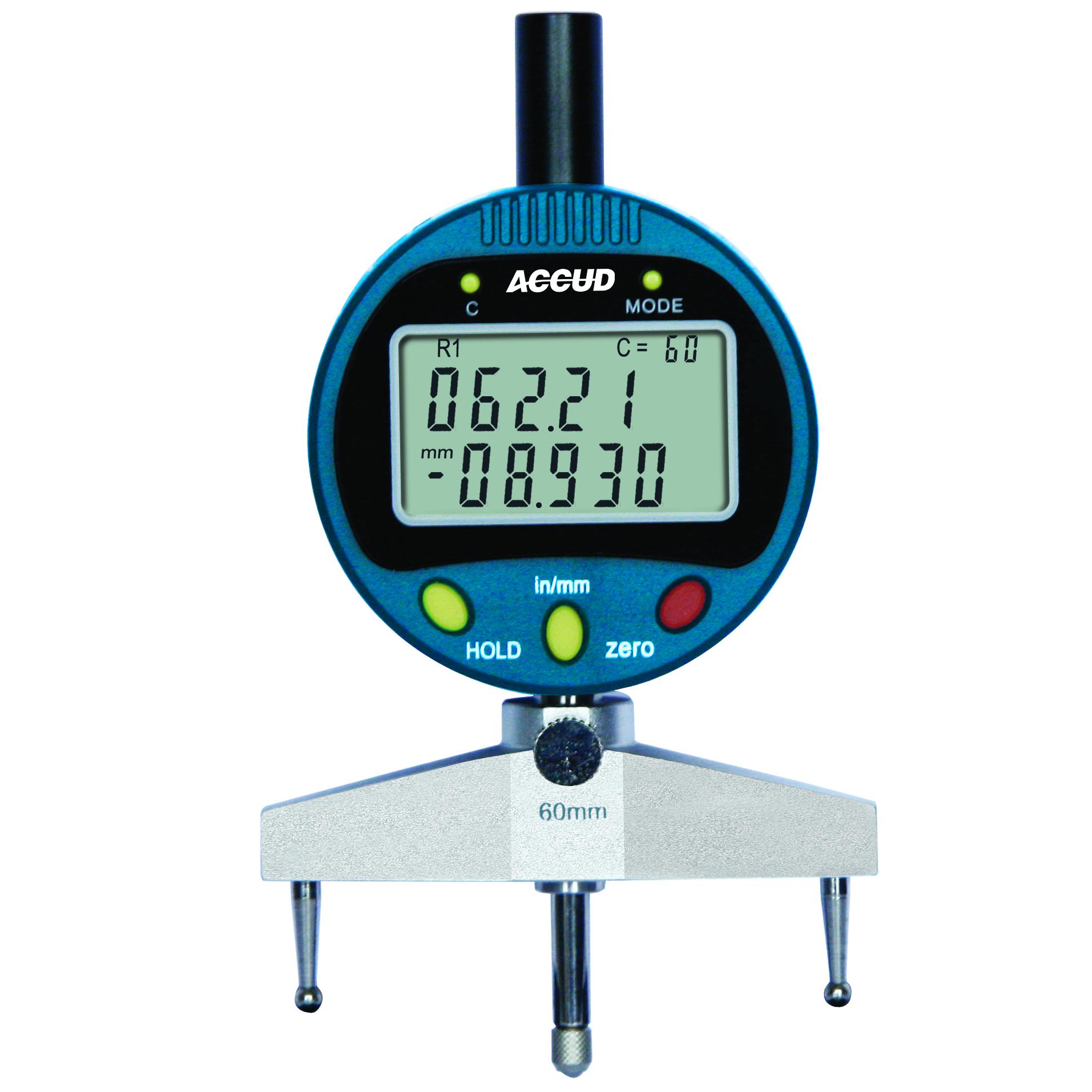

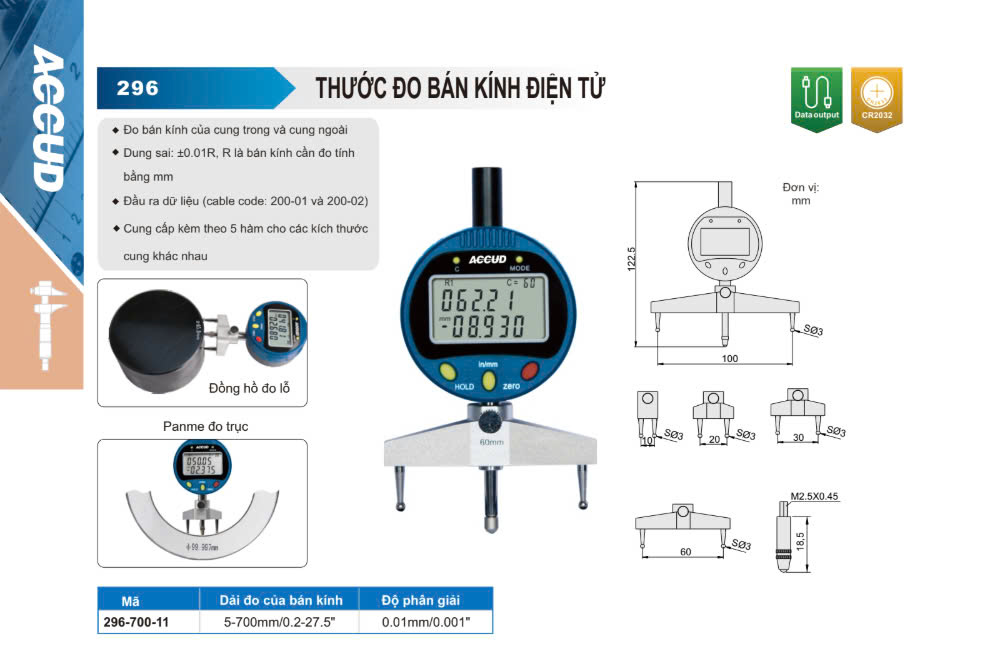

THƯỚC ĐO BÁN KÍNH ĐIỆN TỬ ACCUD296-11
Thước đo bán kính trong trong lĩnh vực cơ khí là một dụng cụ đo chuyên dụng dùng để kiểm tra bán kính lượn cong ở bề mặt bên trong của chi tiết, thường là các góc bo, rãnh hoặc vị trí có biên dạng cong lõm. Đây là một thiết bị quan trọng trong gia công và kiểm tra hình dạng hình học của sản phẩm cơ khí, đặc biệt trong các chi tiết đòi hỏi độ chính xác cao về bán kính lượn.
Thước đo bán kính trong là một bộ gồm nhiều lá thước hoặc đầu đo có biên dạng cong lõm tương ứng với các bán kính khác nhau (ví dụ: R1, R1.5, R2, R2.5...). Mỗi lá thước có một mặt được gia công chính xác theo một bán kính định sẵn. Khi kiểm tra, người dùng áp lá thước vào vị trí có góc bo hoặc rãnh trong của chi tiết để xem có khớp với biên dạng hay không.
Công dụng của thước đo bán kính trong
Kiểm tra nhanh bán kính lượn trong của các chi tiết cơ khí như góc lượn đáy rãnh, mặt lượn cong trong khuôn, vỏ máy hoặc chi tiết tiện có biên dạng đặc biệt.
So sánh với bán kính thiết kế để đảm bảo chi tiết được gia công đúng yêu cầu bản vẽ kỹ thuật.
Phát hiện sai lệch về hình dáng hình học mà mắt thường khó nhận biết, đặc biệt ở những vị trí khuất hoặc nhỏ.
Cách sử dụng thước đo bán kính trong
Chọn lá thước có bán kính gần đúng với thiết kế
Lựa chọn lá thước có giá trị bán kính ghi trên đó gần bằng với kích thước cần kiểm tra.
Làm sạch bề mặt đo và lá thước
Đảm bảo không có dầu mỡ, bụi hoặc mạt kim loại ảnh hưởng đến độ tiếp xúc.
Áp lá thước vào vị trí có bề mặt cong trong của chi tiết
Căn chỉnh sao cho phần lượn cong của lá thước khớp vào vùng bo góc hoặc rãnh cần đo.
Quan sát bằng mắt hoặc dùng nguồn sáng phía sau
Nếu có khe hở giữa lá thước và bề mặt chi tiết, có thể nhận thấy ánh sáng lọt qua. Lá thước khớp nhất là lá có bán kính đúng hoặc gần đúng với bán kính thật của chi tiết
Lặp lại với lá thước khác nếu cần
Dùng các lá có bán kính lớn hơn hoặc nhỏ hơn để xác định chính xác nhất bán kính phù hợp.
Lưu ý:
Thước đo bán kính trong là thiết bị đo so sánh, không đọc trị số trực tiếp, nên chỉ mang tính kiểm tra nhanh.
Không dùng cho các phép đo yêu cầu độ chính xác cao đến phần nghìn mm – khi đó cần dùng các phương pháp đo quang học hoặc CMM.
Bảo quản các lá thước cẩn thận, tránh cong vênh hoặc mòn mép vì điều đó làm sai lệch kết quả kiểm tra.
