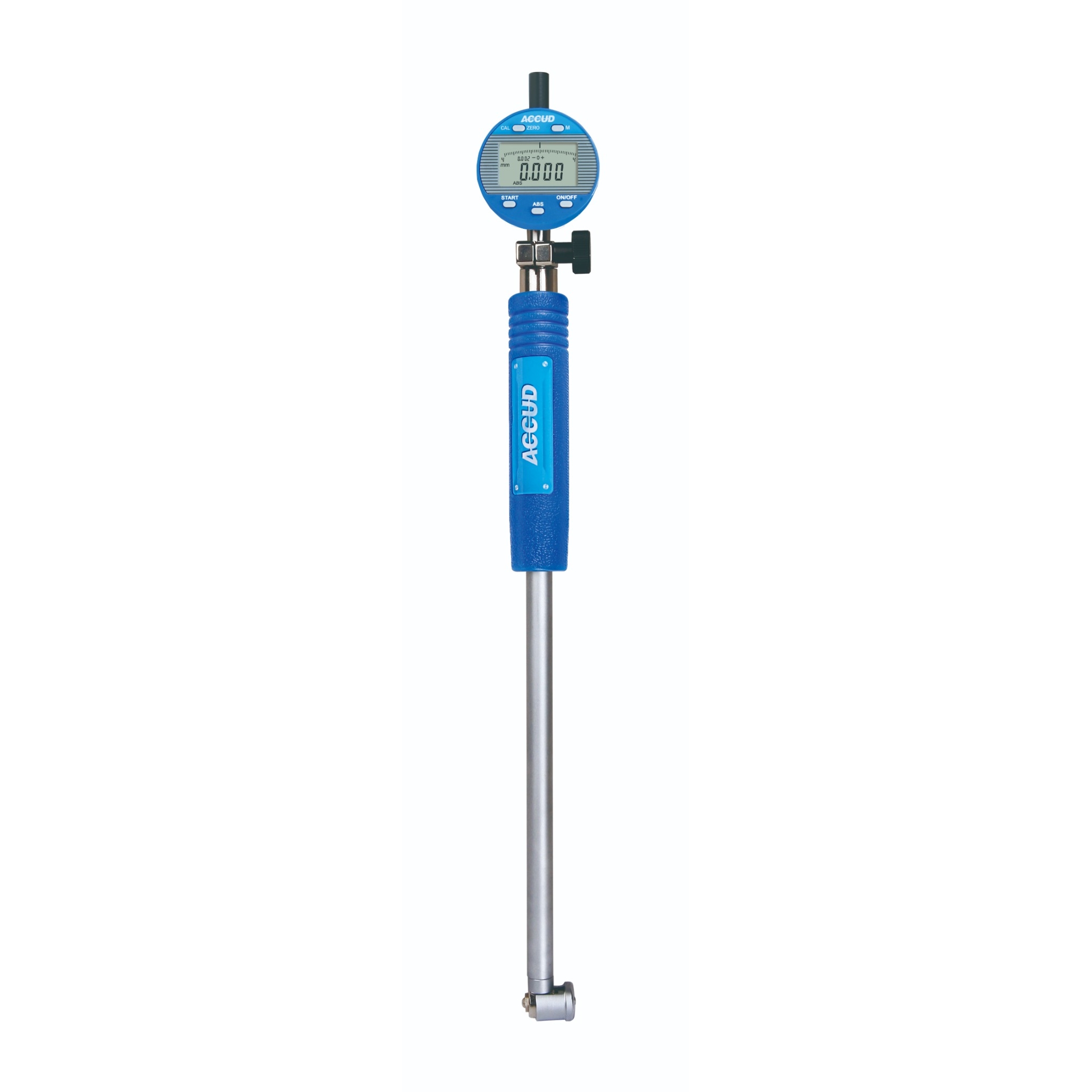

ĐẦU HỒ SO ĐO LỖ ĐIỆN TỬ ACCUD241-01
Đồng hồ so đo lỗ (thường gọi là đồng hồ so lỗ hay đồng hồ đo lỗ) là một thiết bị bao gồm một thân đo có cơ cấu truyền động với các đầu chạm (thường có 2 hoặc 3 đầu chạm), và một đồng hồ số hoặc cơ khí để hiển thị sai lệch. Khi đặt thiết bị vào lỗ cần đo, các đầu chạm tiếp xúc với bề mặt bên trong, truyền chuyển động đến đồng hồ hiển thị để xác định sự chênh lệch so với kích thước tiêu chuẩn.
Công dụng của đồng hồ so đo lỗ khoan trong
Đo chính xác đường kính trong của lỗ: Được dùng để kiểm tra kích thước lỗ sau khi khoan, doa hoặc tiện trong.
Phát hiện sai số nhỏ: Đồng hồ có thể đo được sai số ở mức micron (0.001 mm), rất phù hợp với các chi tiết yêu cầu dung sai chặt.
Kiểm tra độ tròn, độ côn và độ đồng trục: Khi di chuyển thiết bị trong lỗ, có thể phát hiện sự biến đổi kích thước dọc theo chiều dài hoặc theo các phương khác nhau.
So sánh với kích thước chuẩn: Đây không phải là thiết bị đo trực tiếp trị số tuyệt đối, mà là thiết bị đo sai lệch so với kích thước chuẩn đã được thiết lập từ trước.
Cách sử dụng đồng hồ so đo lỗ khoan trong
Chọn đúng dải đo và đầu chạm phù hợp với kích thước lỗ cần đo
Có thể cần lắp thêm vòng chỉnh hoặc đầu chạm để phù hợp với đường kính lỗ.
Hiệu chuẩn bằng vòng chuẩn (ring gauge)
Đặt thiết bị vào vòng chuẩn có kích thước danh định, sau đó chỉnh kim đồng hồ về “0” để thiết lập gốc đo.
Đặt thiết bị vào lỗ cần đo
Đặt sao cho các đầu chạm tiếp xúc đều với thành trong của lỗ. Di chuyển nhẹ để tìm điểm đọc nhỏ nhất (thường là điểm đúng đường kính).
Đọc kết quả sai lệch trên mặt đồng hồ
Nếu kim lệch về bên phải hoặc trái, đó là giá trị chênh lệch dương hoặc âm so với kích thước chuẩn.
Kiểm tra nhiều vị trí trong lỗ nếu cần
Di chuyển dọc theo chiều sâu lỗ hoặc xoay quanh tâm để kiểm tra độ côn, độ tròn và độ đồng tâm.
Sau khi sử dụng, làm sạch và bảo quản thiết bị
Tránh bụi bẩn, va đập và giữ trong hộp chuyên dụng để đảm bảo tuổi thọ và độ chính xác.
Lưu ý:
Không dùng đồng hồ so đo lỗ trong môi trường có rung động mạnh hoặc nhiệt độ thay đổi lớn, vì dễ gây sai số.
Hiệu chuẩn thường xuyên bằng vòng chuẩn để đảm bảo độ tin cậy.
Phải thao tác cẩn thận vì đầu chạm rất nhạy, dễ mòn hoặc lệch nếu dùng sai cách.
