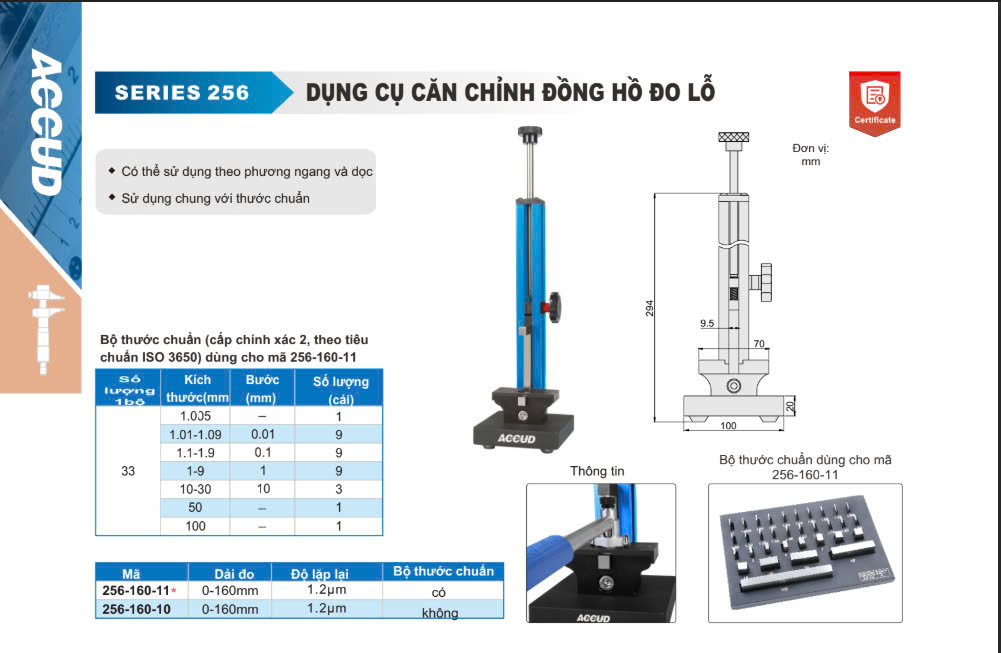

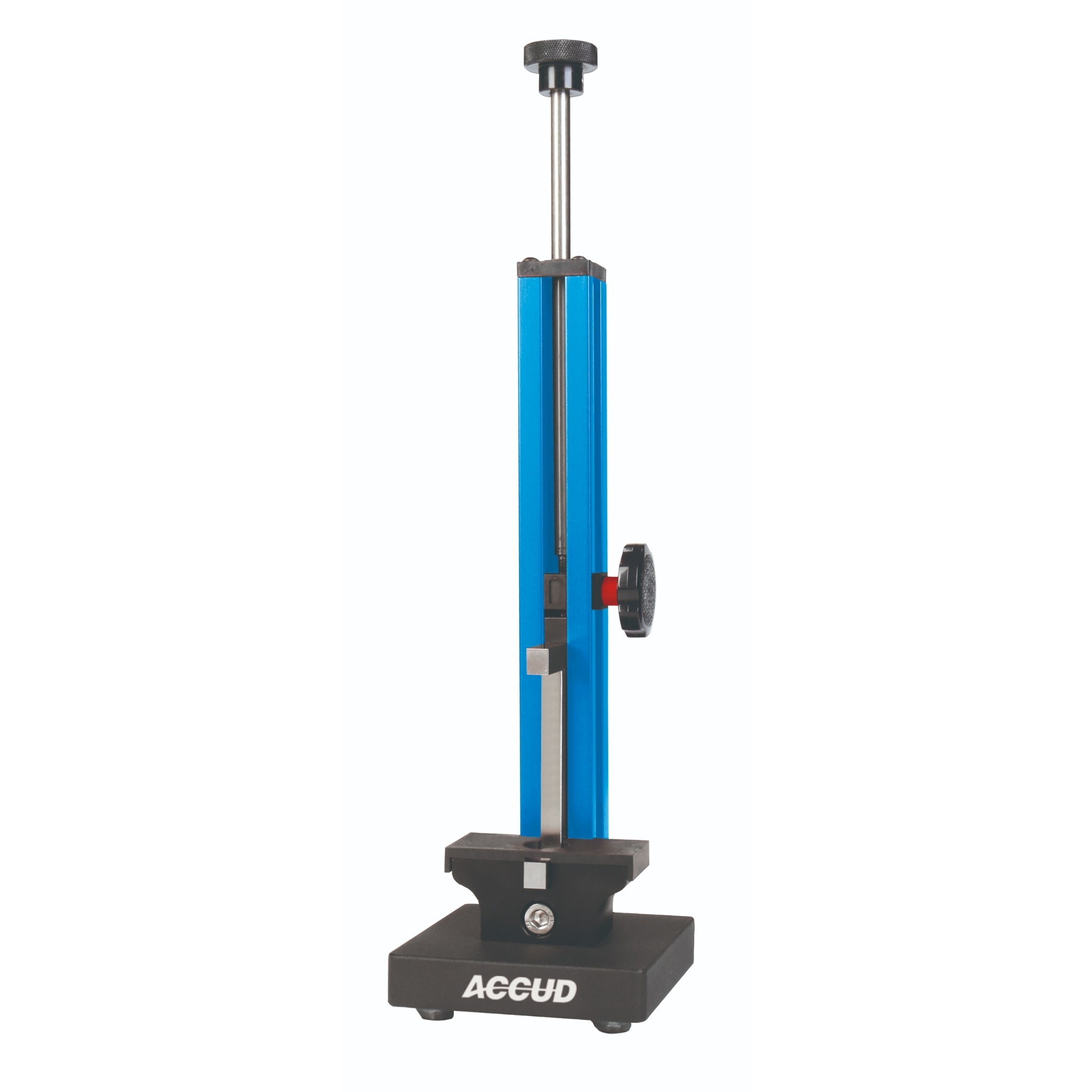

DỤNG CỤ CĂN CHỈNH ĐỒNG HỒ ĐO LỖ ACCUD256-11
Dụng cụ căn chỉnh đồng hồ đo lỗ trong trong lĩnh vực cơ khí là thiết bị hoặc phụ kiện hỗ trợ dùng để thiết lập chuẩn ban đầu cho đồng hồ đo lỗ, giúp đảm bảo các phép đo về sau chính xác và tin cậy. Dụng cụ này thường đi kèm hoặc được dùng kết hợp với đồng hồ so đo lỗ, đặc biệt khi cần kiểm tra sai số rất nhỏ trong lỗ khoan, lỗ doa hoặc chi tiết gia công tinh.
Dụng cụ căn chỉnh đồng hồ đo lỗ thường là vòng chuẩn (ring gauge) hoặc khối căn (gauge block) có kích thước chính xác, dùng làm cơ sở để hiệu chỉnh kim đồng hồ về vị trí "0". Ngoài ra, một số hệ thống có thể dùng dụng cụ gá chuyên dụng (setting fixture) – thiết bị giữ ổn định và định vị đồng hồ đo lỗ để dễ dàng căn chỉnh trước khi đo.
Công dụng của dụng cụ căn chỉnh
Thiết lập điểm “0” cho đồng hồ đo lỗ: Trước khi đo, đồng hồ phải được chỉnh sao cho kim hiển thị đúng tại vị trí gốc khi đặt vào kích thước chuẩn.
Đảm bảo độ chính xác cao: Nếu không căn chỉnh đúng, mọi phép đo đều có nguy cơ sai số, dù đồng hồ hoạt động bình thường.
So sánh sai lệch thực tế so với chuẩn kỹ thuật: Đồng hồ đo lỗ không đọc trực tiếp giá trị tuyệt đối mà dựa trên sai lệch so với chuẩn — do đó việc căn chỉnh là bước bắt buộc.
Hỗ trợ kiểm tra định kỳ đồng hồ đo lỗ: Giúp đánh giá nhanh xem đồng hồ còn chính xác hay cần hiệu chuẩn.
Cách sử dụng dụng cụ căn chỉnh
Chọn dụng cụ chuẩn phù hợp với kích thước lỗ cần đo
Có thể là vòng chuẩn (ring gauge) có kích thước chính xác, hoặc khối căn ghép nối để tạo ra kích thước danh định.
Lắp đồng hồ đo lỗ lên dụng cụ gá (nếu có)
Đặt đồng hồ vào vị trí đo như đang đo thực tế để đảm bảo tiếp xúc chuẩn.
Đưa đầu đo vào vòng chuẩn hoặc giữa khối căn
Điều chỉnh nhẹ để tìm vị trí kim dao động nhỏ nhất (tức là điểm đo chính xác nhất).
Chỉnh kim đồng hồ về “0”
Có thể xoay mặt đồng hồ hoặc điều chỉnh cơ cấu định vị để đặt kim đúng vạch số 0.Rút đồng hồ ra khỏi dụng cụ chuẩn và bắt đầu đo thực tế
Sau khi căn chỉnh, mọi sai lệch đọc được trên đồng hồ sẽ là phần chênh lệch thực tế so với kích thước chuẩn đã thiết lập.
Lưu ý:
Dụng cụ chuẩn phải được hiệu chuẩn và bảo quản đúng cách, vì nếu chuẩn sai, toàn bộ quá trình đo cũng sẽ sai.
Căn chỉnh nên thực hiện ở nhiệt độ ổn định (thường 20°C), tránh ảnh hưởng từ giãn nở vật liệu.
Không dùng vòng chuẩn hoặc khối căn bị xước, mòn hoặc gỉ.
